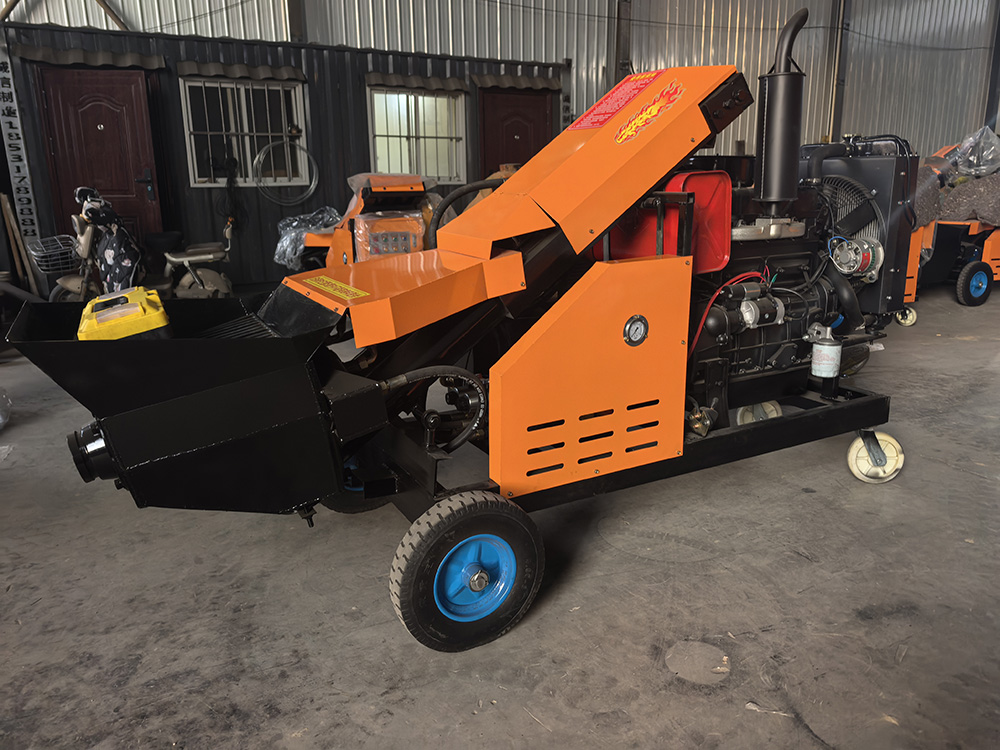

机型概述

本机采用斜置双缸活塞 + 闸板分配阀结构，搭载 4105 四缸水冷柴油机驱动，行业统称 30 型斜式柴油泵；可选择四轮手推底盘或选配电动骑行行走装置，适用于无 380V 市电的野外、乡村工地，兼顾二次结构与小型地坪浇筑。

型号释义

30 型：行业规格代号；

斜式：倾斜低位料斗、斜置泵送缸体； 四缸水冷柴油：4105 直列四缸水冷柴油机，连续作业散热稳定。

标准技术参数

• 驱动动力：4105 四缸水冷柴油机，额定功率 55kW（75 马力），电启动
• 泵送形式：斜双缸活塞、闸板分配阀，具备正泵、反泵功能
• 理论输送量：12～18m³/h，实际施工产量 10～15m³/h
• 最大泵送压力：12～15MPa
• 适用骨料：细石混凝土、水泥砂浆，碎石粒径≤30mm
• 输送管道：Φ80mm / Φ100mm 耐磨钢管、橡胶软管
• 合理输送距离（混凝土坍落度 12～18cm，弯头布置规范） 垂直输送：50～70m 水平输送：120～160m
• 底盘形式：标配四轮手推，可选配电动骑行行走系统
• 整机外形尺寸：3200×1100×1480mm
• 整机重量：1900～2300kg
• 适配混凝土坍落度：12～18cm

适用施工场景

1. 自建房、别墅、安置房：构造柱、圈梁、过梁、止水坎等二次结构浇筑
2. 地暖细石回填、厂区地坪、屋面保护层施工
3. 水渠、小型护坡、乡村道路硬化等野外基建工程
4. 缺少稳定工业电源、大型泵车无法进场的中小型土建项目

产品优势

1. 四缸水冷柴油机，动力充足，长时间持续作业不易高温，高温、高原工况表现优于单缸机型；
2. 斜式低位料斗，上料高度低，手推车投料便捷，物料不易起拱断料；
3. **柴油动力，无需外接电缆，不存在电压压降、缺电停工问题；
4. 闸板阀结构简单，配件通用性强，日常维修保养成本低；出现堵管可依靠反泵快速疏通；
5. 输送流量与扬程高于小型单缸斜式泵，可满足多层建筑远距离浇筑。

机型局限

1. 闸板阀密封性能不及卧式 S 管地泵，超长距离、超高扬程工况不占优势；
2. 柴油机工作产生噪音与尾气，不宜在密闭室内长期持续施工；
3. 整机自重较大，狭窄楼道内转运灵活性弱于小型电动二次构造泵。

使用注意事项

1. 使用合规柴油，按期更换机油、空气滤芯、燃油滤芯；闸板摩擦部位每日加注润滑脂；
2. 管路布局尽量减少 90° 直角弯头，控制软管长度，降低堵管概率；
3. 严格控制骨料粒径不大于 30mm，禁止泵送干硬性混凝土；
4. 每日完工彻底清洗料斗、泵腔以及整条输送管道；
5. 电动骑行款转场前检查电瓶、控制器、驻车制动，保障移动安全。
