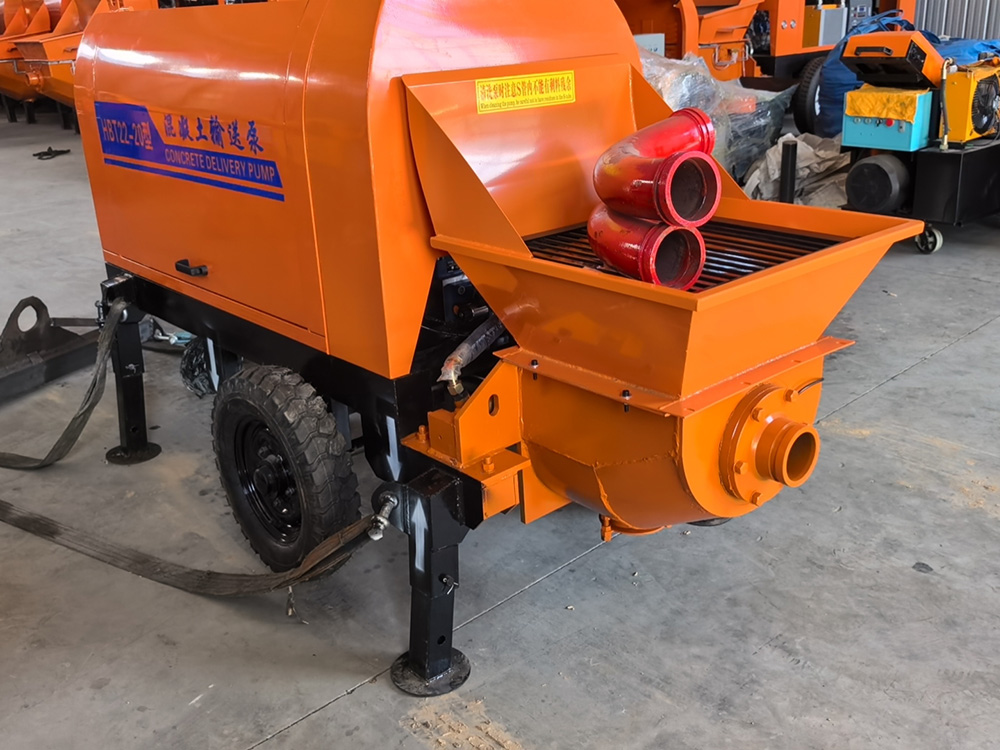

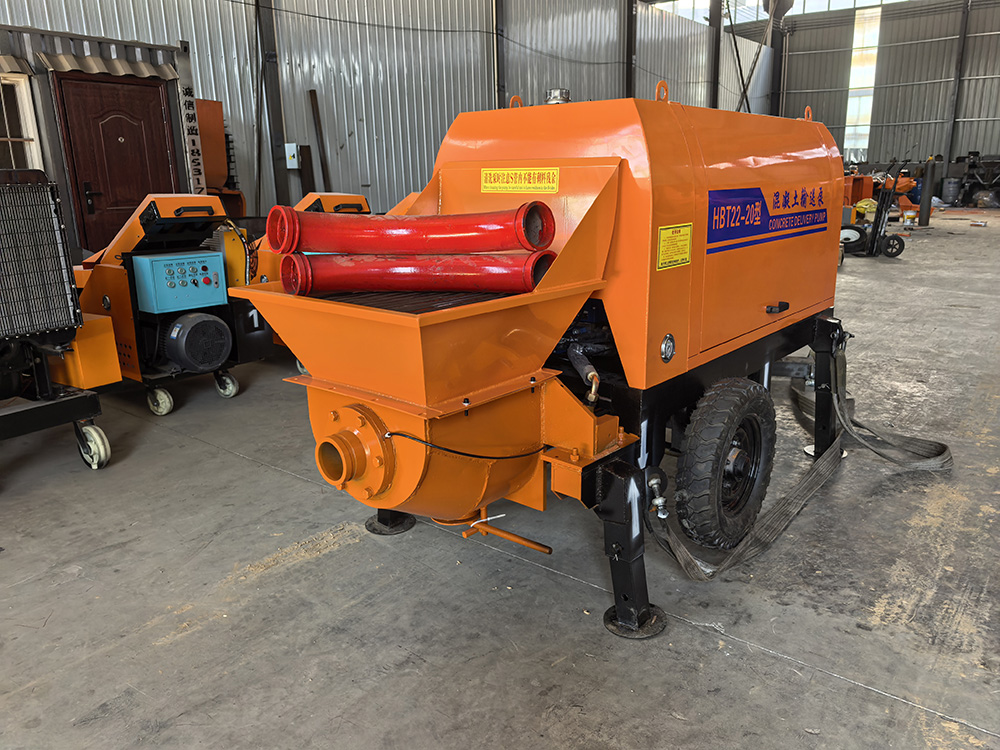

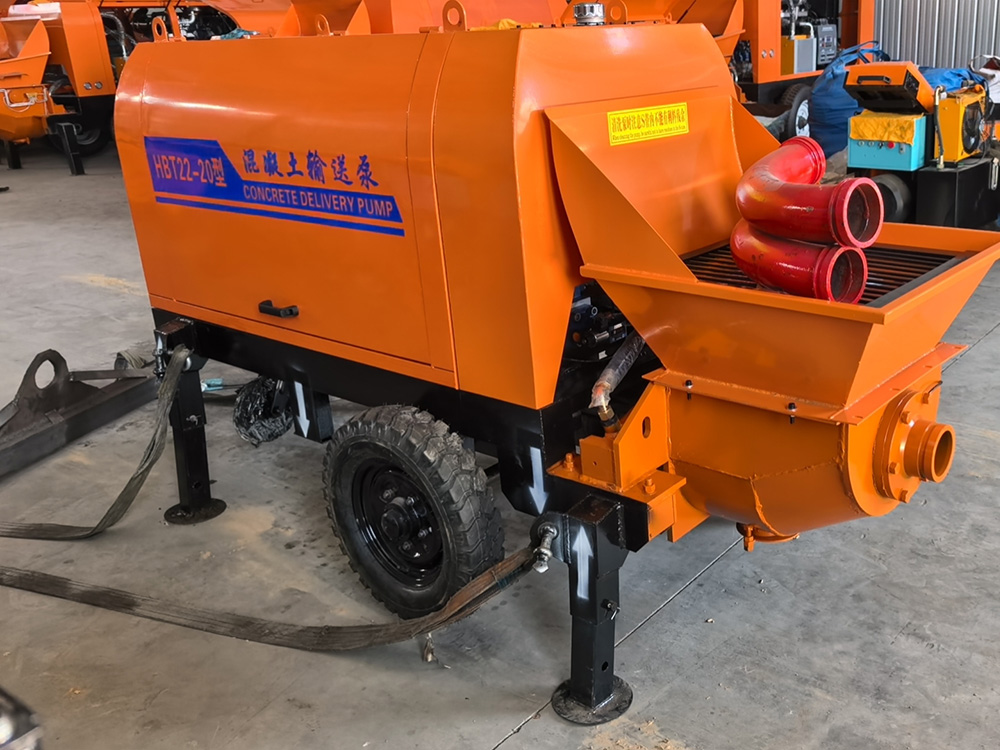

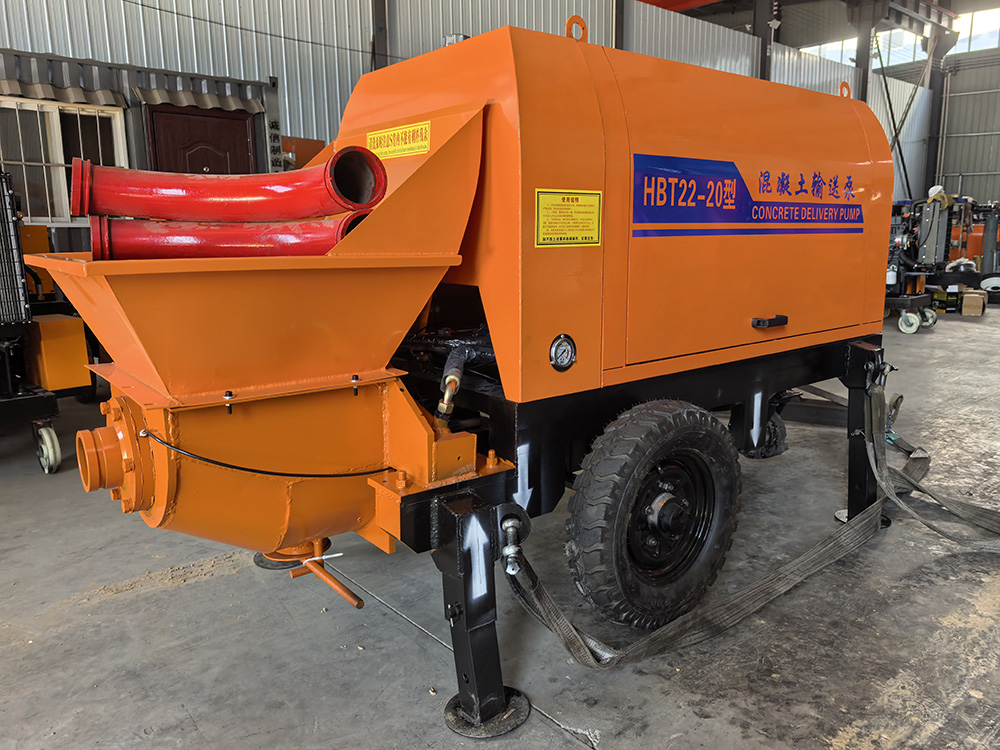

型号释义

HBT：拖式混凝土输送泵

22：主电机功率 22kW（380V 三相全铜电机） 20：理论输送量 20m³/h，适配骨料最大粒径≤20mm

核心技术参数

• 动力配置：22kW 三相异步电动机
• 理论输送量：6～20m³/h，施工现场稳定出力 8～12m³/h
• 最大出口压力：10～12MPa
• 分配阀：S 管阀，具备正泵、反泵功能，堵管可反向疏通
• 适用物料：细石混凝土、水泥砂浆；石子粒径≤20mm
• 配套管路：Φ80mm 耐磨输送泵管
• 参考输送距离（管路弯头少、混凝土坍落度达标工况） 水平输送：80～100m 垂直输送：30～40m
• 料斗自带搅拌叶片，防止混凝土离析
• 操控方式：主机电控面板 + 有线遥控
• 整机外形尺寸：3000×1150×1250mm
• 整机重量：1250～1300kg，配置移动轮胎、可调支撑支腿
• 适配混凝土坍落度：12～18cm

适用施工场景

1. 楼房二次结构浇筑：构造柱、圈梁、过梁、止水坎
2. 地暖细石混凝土回填、室内薄层地坪施工
3. 地下室、别墅、狭小室内空间浇筑作业
4. 小型护坡注浆、建筑修缮、砂浆输送工程

设备特点

1. 机身紧凑小巧，楼道、地下室可转运进场，灵活度高；
2. S 管结构运行稳定，配备反泵功能，堵管清理便捷；
3. 电动驱动噪音低，满足城区室内施工降噪要求；
4. 专门适配细石物料，不易堵管，人工替代效果明显。

使用注意事项

1. 供电线缆建议≥16mm² 铜线，降低线路压降，避免憋泵；
2. 管路布置尽量减少 90° 直角弯头；
3. 开工前清水润管，每日完工彻底清洗料斗、S 管与整条管道；
4. 主要易损件：S 管、眼镜板、切割环、混凝土活塞；
5. 严禁投入粒径超 20mm 骨料、干硬性混凝土，防止堵管损坏设备。
