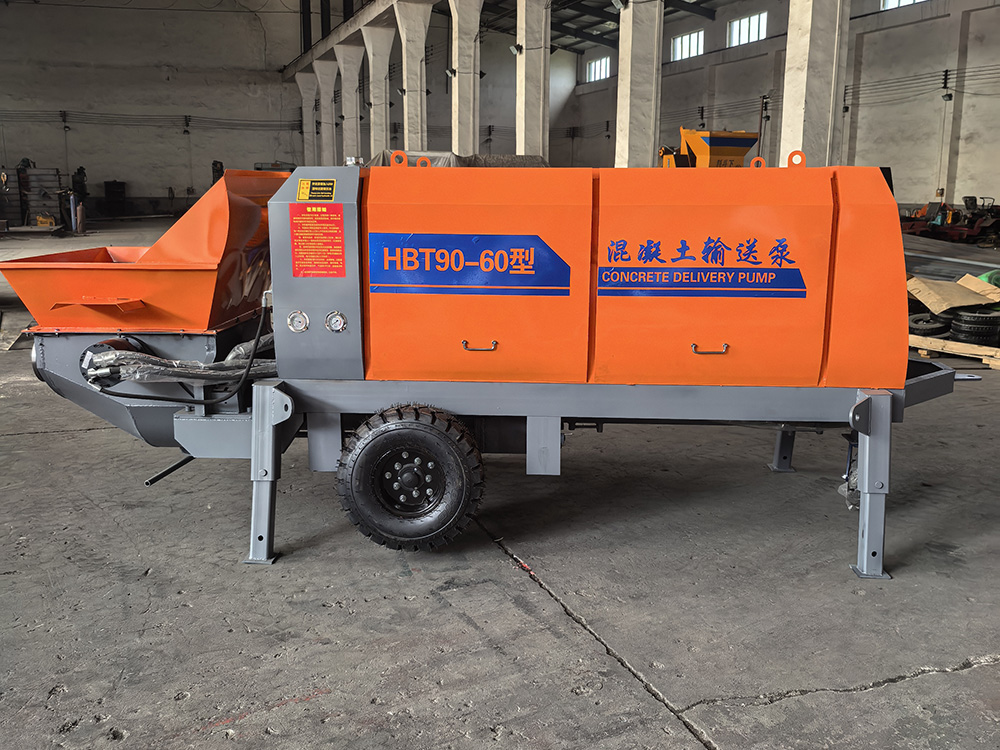

型号释义

HBT：拖式混凝土输送泵

90：主电机额定功率 90kW（380V 三相全铜电机） 60：理论最大输送量 60m³/h，适配骨料最大粒径≤40mm

核心技术参数

• 动力配置：90kW 三相异步电动机
• 理论输送量：25～60m³/h；施工现场稳定出力 35～48m³/h
• 最大出口泵送压力：13～17MPa，支持高低压切换
• 分配阀：S 管阀，具备正泵、反泵功能，堵管可快速反向疏通
• 适配物料：商品混凝土、细石混凝土、砂浆；碎石骨料≤40mm
• 配套输送管路：Φ125mm 高压耐磨泵管
• 参考泵送距离（管路弯头较少、混凝土坍落度达标工况） 水平输送：300～400m 垂直输送：130～180m
• 料斗容积 0.6m³，内置强制搅拌叶片，防止混凝土离析
• 操控方式：主机电控面板 + 有线遥控，可选无线遥控
• 整机外形尺寸：5100×1700×1750mm
• 整机重量：3800～4300kg，配备拖运轮胎与可调支撑支腿
• 适用混凝土坍落度：12～18cm

适用施工场景

1. 高层建筑主体浇筑、大型车库、厂房大面积地坪工程
2. 长距离、高扬程土建项目，高层主体与大面积地坪同步施工
3. 桥梁、护坡、隧道、水利水渠等大中型基建工程
4. 管路布置复杂、弯头数量多，连续大方量浇筑工况

设备产品特点

1. 90kW 大功率动力储备充足，高低压可切换，兼顾大方量浇筑与超高远距离输送；
2. 双回路恒功率液压系统，**强制风冷散热，支持全天候长时间连续作业；
3. 加厚合金 S 管、眼镜板、切割环，耐磨性能优异，延长易损件更换周期；
4. 电动机型运行噪音低，满足城区施工现场降噪管控要求；整机带拖轮，场内转运便捷。

现场使用重要事项

1. 供电线缆建议选用不小于 50mm² 铜线，严控线路压降，防止长时间高负荷憋泵；
2. 管路布置尽量减少 90° 直角弯头，垂直向上泵送统一采用 Φ125 高压泵管；
3. 开工前清水润管，每日施工结束彻底清洗料斗、S 管与整条输送管路；
4. 核心易损件：S 管、眼镜板、切割环、混凝土活塞，采购设备时确认配件通用规格；
5. 严禁泵送干硬性混凝土，极易造成堵管，损坏液压泵送组件。
